羅茨風(fēng)機(jī)維修時(shí)常見故障有哪些？根據(jù)我廠羅茨風(fēng)機(jī)售后維修檢修總結(jié)，造成羅茨風(fēng)機(jī)機(jī)故障的原因主要包括斷軸、軸承損壞、機(jī)組振動(dòng)大、轉(zhuǎn)子卡死、軸封泄漏、高溫、壓力低等，而造成檢修頻次增加的主要故障是轉(zhuǎn)子卡澀與摩擦?！　?/p>

　　羅茨風(fēng)機(jī)故障原因分析

　　轉(zhuǎn)子與殼體或轉(zhuǎn)子間摩擦是羅茨風(fēng)機(jī)常見故障，若在運(yùn)行中出現(xiàn)此故障，將會(huì)伴隨著嚴(yán)重的振動(dòng)與噪聲。羅茨風(fēng)機(jī)經(jīng)過(guò)長(zhǎng)時(shí)間停機(jī)后，經(jīng)常出現(xiàn)轉(zhuǎn)子卡澀的現(xiàn)象，小編這里把故障的主要原因歸納為以下幾類。

　　轉(zhuǎn)子分葉、合葉間隙不合適

　　轉(zhuǎn)子的分葉、合葉間隙不合適，運(yùn)行中分葉、合葉間隙發(fā)生變化。兩轉(zhuǎn)子在低速旋轉(zhuǎn)時(shí)會(huì)發(fā)生碰撞，造成轉(zhuǎn)子間摩擦甚至卡澀。

　　如果運(yùn)行中出現(xiàn)此故障，會(huì)使兩轉(zhuǎn)子間或轉(zhuǎn)子與殼體發(fā)生碰撞，發(fā)出**的撞擊聲;振動(dòng)變大，甚至能引起基礎(chǔ)振動(dòng);同時(shí)摩擦部位溫度迅速升高，甚至出現(xiàn)機(jī)殼發(fā)熱燒紅現(xiàn)象。

　　軸承損壞

　　風(fēng)機(jī)運(yùn)行工況差、油封損壞、裝配間隙超標(biāo)等都會(huì)導(dǎo)致軸承損壞，而軸承損壞會(huì)造成溫度升高，軸承座溫度也會(huì)增加，嚴(yán)重時(shí)會(huì)使軸承座變形。

　　特別是軸承內(nèi)外圈抱死時(shí)，軸承座與側(cè)蓋板受到較大的額外力，溫度也會(huì)很高，軸承座與側(cè)蓋板受熱不均，嚴(yán)重時(shí)造成側(cè)蓋板變形，出現(xiàn)裂紋。

　　軸徑磨損，使軸與軸承內(nèi)圈間隙過(guò)大，軸承座磨損使軸承座與軸承外圈間隙過(guò)大，都會(huì)造成轉(zhuǎn)子卡澀或摩擦。特別是皮帶連接的風(fēng)機(jī)，主動(dòng)軸由于受皮帶拉力的作用，致使軸承座單向受力較大，容易出現(xiàn)皮帶側(cè)主動(dòng)軸的軸承座單邊磨損。

　　齒輪磨損

　　齒輪磨損，齒輪側(cè)間隙增大，將造成兩轉(zhuǎn)子位置發(fā)生變化，使主動(dòng)轉(zhuǎn)子與從動(dòng)轉(zhuǎn)子之間合葉間隙變小、分葉間隙增大，引起兩轉(zhuǎn)子互相碰撞、摩擦。

　　轉(zhuǎn)子或殼體變形

　　如果轉(zhuǎn)子或者殼體變形，會(huì)使轉(zhuǎn)子外徑與機(jī)殼的間隙過(guò)小，造成轉(zhuǎn)子摩擦和卡澀。

　　轉(zhuǎn)子端面與側(cè)蓋板間隙小

　　如果轉(zhuǎn)子與側(cè)蓋板間隙過(guò)小，有雜物擠進(jìn)轉(zhuǎn)子與側(cè)蓋板間;或軸向定位軸承磨損后，轉(zhuǎn)子的軸向竄量變大，都造成轉(zhuǎn)子與側(cè)蓋板發(fā)生摩擦，引起轉(zhuǎn)子卡澀?！　?/p>

　　調(diào)節(jié)分合葉間隙

　　用塞尺檢查轉(zhuǎn)子分、合葉間隙值，使其在標(biāo)準(zhǔn)范圍內(nèi)。檢查調(diào)節(jié)間隙的背帽與螺栓，保證其完好性。

　　要求：分葉間隙占總間隙的 1/3，但不小于 0.15mm;合葉間隙占總間隙的 2/3，且要大于齒輪側(cè)隙 1.5 倍。

　　合葉為主動(dòng)轉(zhuǎn)子的嚙合面向被動(dòng)轉(zhuǎn)子有靠近的趨勢(shì);分葉為主動(dòng)轉(zhuǎn)子的嚙合面向被動(dòng)轉(zhuǎn)子有遠(yuǎn)離的趨勢(shì)。若轉(zhuǎn)子分、合葉間隙不合適，可調(diào)整齒套與輪轂或齒輪與軸的周向相對(duì)角度。

　　轉(zhuǎn)子分葉、合葉的調(diào)整是羅茨風(fēng)機(jī)檢修的關(guān)鍵部分，直接決定著檢修質(zhì)量的好壞。不同類型的羅茨風(fēng)機(jī)，有不同的調(diào)節(jié)形式。軸與齒輪為錐型無(wú)鍵連接時(shí)，一般通過(guò)調(diào)節(jié)軸與齒輪周向相對(duì)位置;軸與齒輪為鍵連接時(shí)，一般通過(guò)調(diào)節(jié)從動(dòng)齒輪與輪轂的相對(duì)位置。

　　風(fēng)機(jī)正常運(yùn)轉(zhuǎn)過(guò)程中，隨著齒輪磨損，間隙都會(huì)地發(fā)生變化，其中合葉間隙趨向減小，分葉間隙趨向增大。在調(diào)整兩葉輪的工作間隙時(shí)，應(yīng)預(yù)先將合葉間隙適當(dāng)調(diào)大，一般合葉間隙是分葉間隙的 2 倍。

　　葉輪間隙調(diào)整時(shí)，首先將葉片轉(zhuǎn)到與水平方向呈 45° 的位置，此時(shí)兩葉輪的間隙即為分葉或合葉間隙。

　　現(xiàn)場(chǎng)調(diào)節(jié)時(shí)，一般用同樣厚度的塞尺固定在兩轉(zhuǎn)子間，并將兩轉(zhuǎn)子固定，再裝入主動(dòng)齒輪，并將從動(dòng)齒輪的標(biāo)記對(duì)準(zhǔn)主動(dòng)齒的標(biāo)記壓入軸上，依次裝上齒輪擋圈，止動(dòng)墊圈和緊固螺帽。調(diào)整好后再用塞尺測(cè)量分葉間隙與合葉間隙的實(shí)際大小，如不合適重新調(diào)整，直到符合標(biāo)準(zhǔn)。

　　更換軸承

　　檢查側(cè)蓋板是否變形有裂紋。變形不嚴(yán)重，可打磨高點(diǎn);變形嚴(yán)重則更換側(cè)蓋板;如有裂紋，可進(jìn)行補(bǔ)焊。

　　檢查軸承座與軸徑是否磨損。如果軸磨損，一般進(jìn)行補(bǔ)焊;如果軸承座磨損，單獨(dú)的軸承座一般更換新件，不進(jìn)行修理;軸承座與側(cè)蓋板為一體時(shí)，則補(bǔ)焊軸承座，使其配合間隙達(dá)到技術(shù)要求。

　　檢查齒側(cè)間隙，更換齒輪

　　用紅丹粉檢查齒輪嚙合部位的接觸面積。檢查齒側(cè)間隙的方法有打表法、塞尺法、壓鉛絲法。

　　標(biāo)準(zhǔn)要求：側(cè)隙 0.10~0.18mm、嚙合部位在齒面中部，齒表接觸面積沿齒高方向不小于 50%，沿齒寬方向不小于 70%。若檢測(cè)結(jié)果不符合要求，需更換齒輪。

　　用塞尺測(cè)量轉(zhuǎn)子與殼體的間隙

　　轉(zhuǎn)子與殼體間隙的標(biāo)準(zhǔn)范圍為 0.3~0.6 mm?，F(xiàn)場(chǎng)檢修時(shí)一般測(cè)量 6 點(diǎn)間隙，每個(gè)轉(zhuǎn)子的上下與水平方向，如圖所示。

　　變形較小可以進(jìn)行打磨處理;變形較大或轉(zhuǎn)子與殼體出現(xiàn)裂紋，應(yīng)及時(shí)報(bào)廢。

　　清理轉(zhuǎn)子端面與側(cè)蓋板

　　用塞尺法檢測(cè)轉(zhuǎn)子端面與機(jī)殼的軸向間隙。定位端( 齒輪側(cè))間隙d=0.1~0.2 mm，非定位端( 皮帶輪側(cè))間隙c=0.3~0.5 mm，總間隙的標(biāo)準(zhǔn)是 0.4~0.7mm。

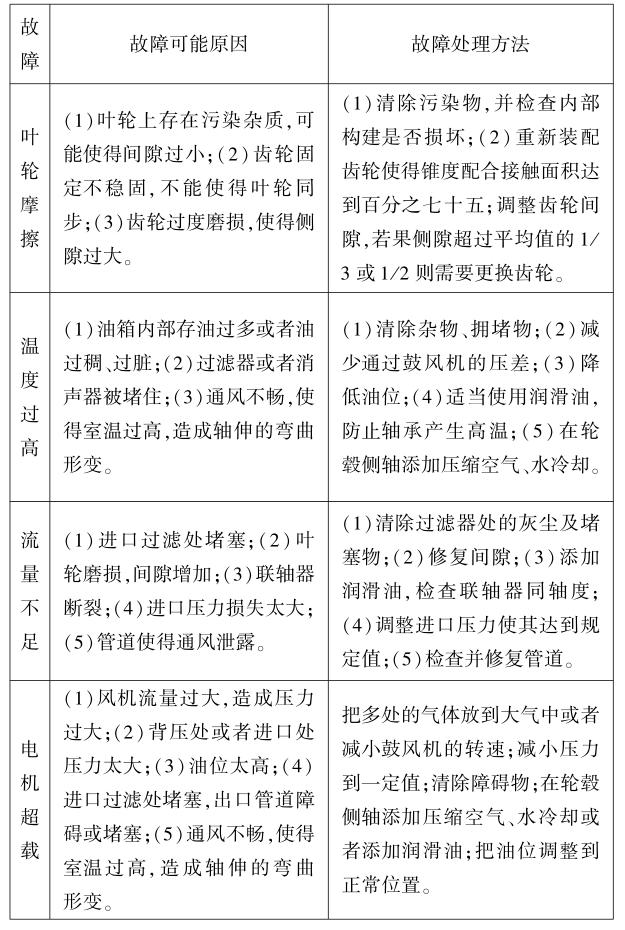

　　不同類型的羅茨風(fēng)機(jī)在不同工況下端隙不同，現(xiàn)場(chǎng)檢修時(shí)按各自檢修標(biāo)準(zhǔn)調(diào)整。若單側(cè)間隙不合適，可通過(guò)加、減軸承調(diào)整墊片調(diào)整;若總間隙不合適，可通過(guò)加、減側(cè)蓋板結(jié)合面的調(diào)整墊片調(diào)整，但墊片厚度一般不超過(guò) 1mm。用推軸法測(cè)量轉(zhuǎn)子的軸向竄量，竄量標(biāo)準(zhǔn) 0.05~0.10mm， 若超過(guò)標(biāo)準(zhǔn)**值的 1.5 倍，則更換軸承。下面將我廠售后人員常用的羅茨風(fēng)機(jī)維修故障解決方法分享給大家！
